Descrição
Material do corpo: Aço zincado branco
(1) íman permanente: AlNiCo
Variação de temperatura: -10 +150 [° C];
Descrição

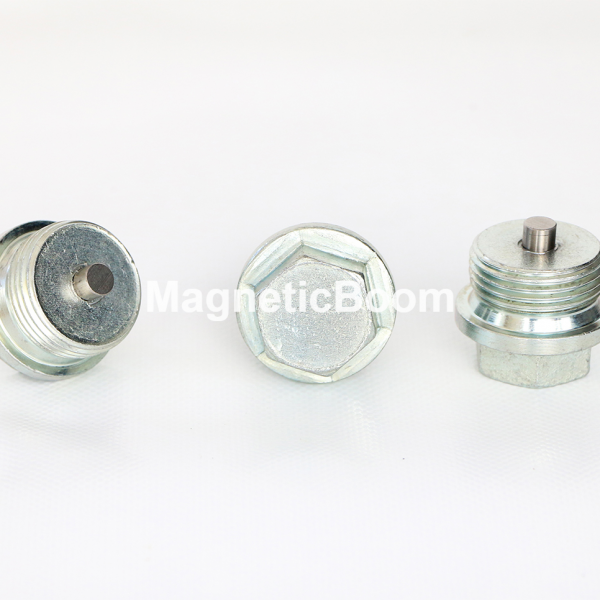

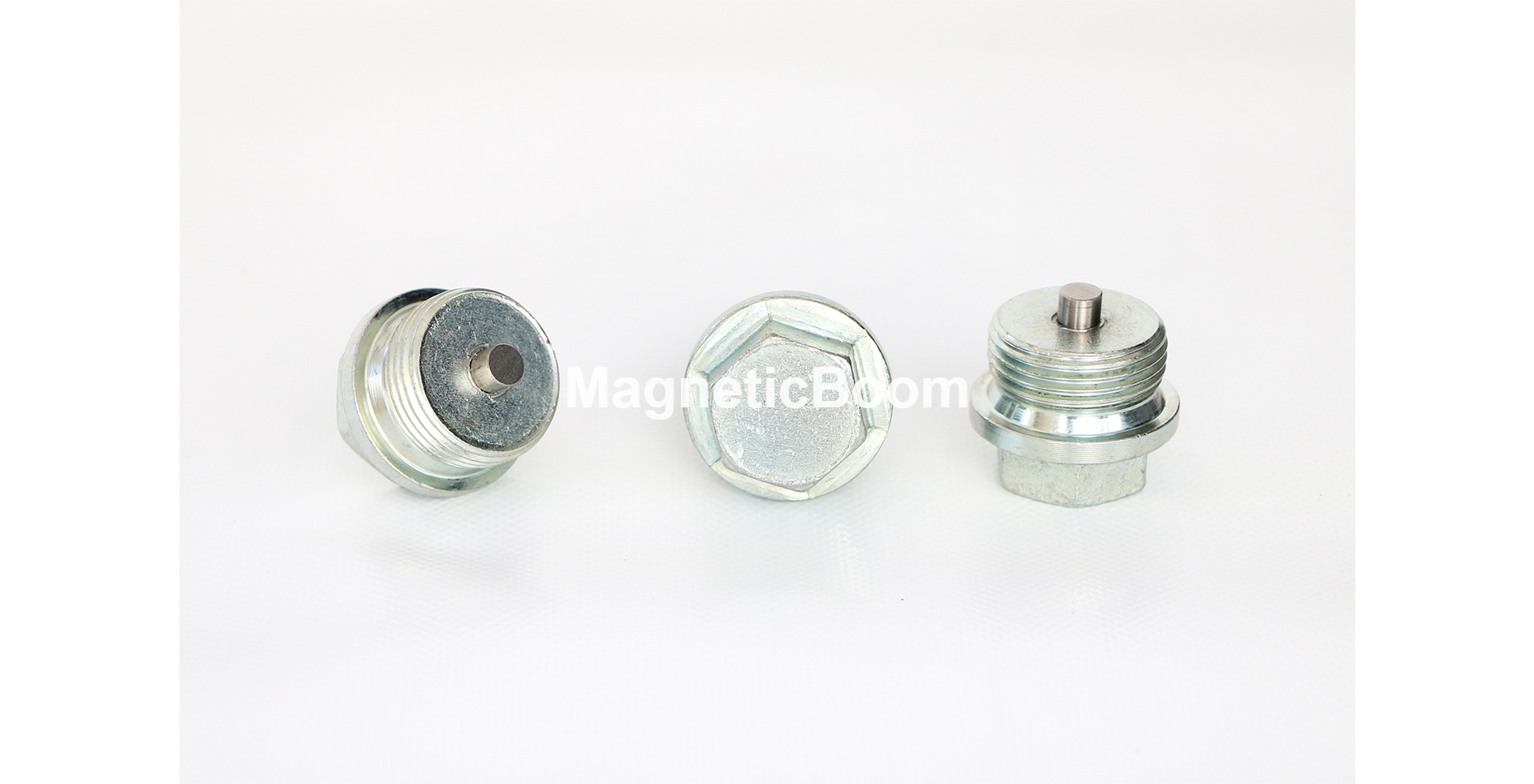

Bujão magnético baseado em DIN 910 feito de aço zincado. O íman permanente atrai e retém partículas de metal abrasivo e metalúrgico impedindo a sua circulação através do sistema hidráulico ou de lubrificação. O bujão do filtro magnético é recomendado para qualquer aplicação em banho de óleo. Este modelo tem um íman de alnico que é a solução mais barata para suportar altas temperaturas.
d= diâmetro / i= / s= / l= largura / m= / w= peso
|
Artigo |
d | i[mm] | s[mm] | l[mm] | m[mm] |
w[g] |
| 110200073 |
G1/4 |
12 | 13 | 27 | 18 |
25 |
| 110200074 |
G 3/8 |
12 | 17 | 27 | 18 |
40 |
| 110200075 |
G 1/2 |
14 | 19 | 32 | 20 |
72 |
| 110200076 |
G 3/4 |
16 | 24 | 32 | 22 |
113 |
| 110200077 |
G 1 |
16 | 27 | 38 | 22 |
202,5 |
| 110200085 |
M10X1 |
8 | 10 | 23 | 14 |
12,5 |
| 110200090 |
M12X1,5 |
12 | 13 | 21 | 18 |
22 |
| 110200078 |
M14X1,5 |
12 | 13 | 27 | 18 |
27 |
| 110200079 |
M16X1,5 |
12 | 17 | 27 | 18 |
51 |
| 110200080 |
M18X1,5 |
12 | 17 | 30 | 18 |
52 |
| 110200081 |
M20X1,5 |
14 | 19 | 32 | 20 |
68,5 |
| 110200082 |
M22X1,5 |
14 | 19 | 32 | 20 |
78 |
| 110200083 |
M24X1,5 |
14 | 22 | 33 | 20 |
98 |
| 110200084 | M26X1,5 | 16 | 24 | 36 | 22 | 127,5 |
Description
Magnetic screw plug based on a DIN 910 made of zinc plated steel.The permanent magnet attracts and holds abrasive, ferrous metal particles preventing their circulation through the lubrication or hydraulic system. The magnetic filter plug is reccommended for any application in bath of oil. This model has a alnico magnet which is the cheaper solution to withstand high temperature.
