Descrição
Material do corpo: Aço zincado chapeado Lanthane
(1) OR ou anel de embalagem plana: NBR
(2) Íman permanente: neodímio
Variação de temperatura: -10 +80 [° C];
Descrição

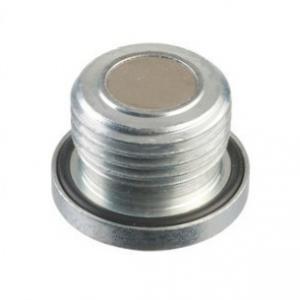

Bujão magnético de cabeça cilíndrica e sextavada de encaixe em aço galvanizado com OR vedante no cabeçote. Nesta versão o magneto é inteiramente encaixado na rolha. Graças a esta característica o risco de colisão com eventuais movimentos rotatórios é reduzido. O magneto permanente atira e retém as partículas de ferro evitando a circulação dessas no sistema de lubrificação ou hidráulico.

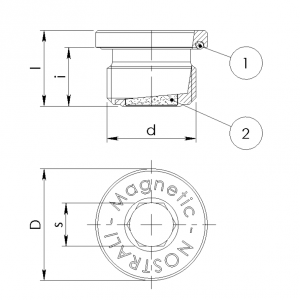

| Artigo | d | i[mm] | D[mm] | s[mm] | l[mm] | p max[bar] | Cs max [Nm] | Peso[g] |
| MAG110600001 | G1/8 | 7,7 | 14 | 5 | 10,7 | 250 | 8 | 6,2 |
| MAG110600002 | G1/4 | 11,6 | 18 | 6 | 14,6 | 250 | 11 | 14 |
| MAG110600003 | G 3/8 | 11,6 | 22 | 8 | 14,6 | 250 | 15 | 22 |
| MAG110600006 | G 1/2 | 13,6 | 26 | 10 | 17,6 | 250 | 19 | 42 |
| MAG110600007 | G 3/4 | 15,6 | 32 | 12 | 19,6 | 250 | 25 | 74 |
| MAG110600008 | G 1 | 15,6 | 39 | 17 | 20,6 | 250 | 33 | 117 |
| MAG110600009 | G 1 1/4 | 15,6 | 49 | 22 | 20,6 | 250 | 47 | 171 |
| MAG110600010 | G 1 1/2 | 15,6 | 55 | 24 | 20,6 | 250 | 57 | 229 |
| MAG110600093 | M14X1,5 | 11,2 | 19 | 6 | 14,7 | 250 | 12 | 15 |
| MAG110600094 | M16X1,5 | 11,2 | 21 | 8 | 14,7 | 250 | 14 | 18,5 |
| MAG110600005 | M18X1,5 | 11,6 | 23 | 8 | 15,6 | 250 | 16 | 29 |
| MAG110600095 | M20X1,5 | 13,2 | 25 | 10 | 17,7 | 250 | 18 | 34 |
| MAG110600096 | M22X1,5 | 13,2 | 27 | 10 | 17,7 | 250 | 20 | 47 |
Body material: Lanthane zinc-plated Steel
(1) OR or Flat packing ring: NBR
(2) Permanent magnet: Neodymium
Range temperature: -10 +80 [°C] ; +14 +194 [F]
Description
Magnetic drain plug with hexagon socket D908 made of zinc plated (Lanthane) steel. In this model the magnet is completely embedded in the body plug. Thanks to this characteristic, the risk of collision with inner gears has been avoided. The permanent magnet attracts and holds abrasive, ferrous metal particles preventing their circulation through the lubrication or hydraulic system. The magnetic ”filter” plug is recommended for gearboxes and in any application with gears in bath of oil.
