Descrição
Material do corpo: Aço zincado Lanthane
(1) OR ou anel de embalagem plana: FKM
(2) ímã permanente:
Variação de temperatura: -10 +120 [° C];
Descrição

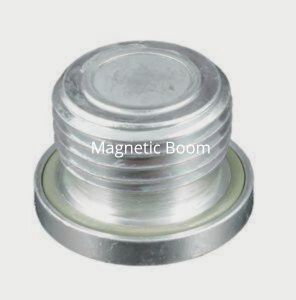

Bujão magnético com sextavado interno e OR, em aço zincado. Nova versão para aplicações de alta temperatura com viton OR e íman especial. Neste modelo, o íman é completamente embutido no bujão do corpo. O íman permanente atrai e retém partículas de metal abrasivo e ferroso impedindo a sua circulação através da lubrificação ou do sistema hidráulico. O bujão magnético de filtro é recomendado para caixas de engrenagens e em qualquer aplicação com engrenagens em banho de óleo.
| Artigo |
d |
i[mm] | D[mm] | s[mm] | l[mm] | p max[bar] | Cs max [Nm] |
w[g] |
| 110600100 |
G1/8 |
7,7 | 14 | 5 | 10,7 | 250 | 8 |
6,2 |
| 110600101 |
G1/4 |
11,6 | 18 | 6 | 14,6 | 250 | 11 |
14 |
| 110600102 |
G 3/8 |
11,6 | 22 | 8 | 14,6 | 250 | 15 |
22 |
| 110600103 |
G 1/2 |
13,6 | 26 | 10 | 17,6 | 250 | 19 |
42 |
| 110600104 |
G 3/4 |
15,6 | 32 | 12 | 19,6 | 250 | 25 |
74 |
| 110600105 |
G 1 |
15,6 | 39 | 17 | 20,6 | 250 | 33 |
117 |
| 110600106 |
G 1 1/4 |
15,6 | 49 | 22 | 20,6 | 250 | 47 |
171 |
| 110600107 |
G 1 1/2 |
15,6 | 55 | 24 | 20,6 | 250 | 57 |
229 |
| 110600112 |
M14X1,5 |
11,2 | 19 | 6 | 14,7 | 250 | 12 |
15 |
| 110600113 |
M16X1,5 |
11,2 | 21 | 8 | 14,7 | 250 | 14 |
18,5 |
| 110600114 |
M18X1,5 |
11,6 | 23 | 8 | 15,6 | 250 | 16 |
29 |
|
110600115 |
M20X1,5 | 13,2 | 25 | 10 | 17,7 | 250 | 18 |
34 |
| 110600116 |
M22X1,5 |
13,2 | 27 | 10 | 17,7 | 250 | 20 |
47 |
Description
Magnetic drain plug with hexagon socket and OR, made of zinc plated steel. New version for high temperature applications with viton OR and special magnet. In this model the magnet is completely embedded in the body plug.The permanent magnet attracts and holds abrasive, ferrous metal particles preventing their circulation through the lubrication or hydraulic system.The magnetic ”filter” plug is recommended for gearboxes and in any application with gears in bath of oil.
